5000Ton HIDROLIK PRESS HIDROLIK TEMPA DINGIN PAN PANGGANG DINGIN
5000T cold forging hydraulic press, terutama digunakan untuk panci bawah induksi, panci antilengket.Di bawah tekanan, tekan dua logam bersama-sama.Panci dengan alas ganda menyentuh lapisan sumber panas dan memindahkan panas dengan cepat, yang dapat membuat distribusi panas dan suhu menjadi seragam.Lapisan di dalam pot halus, tahan aus, tidak mudah berkarat, dan tidak akan menghasilkan senyawa yang berbahaya bagi kesehatan manusia.
Aplikasi:
Fitur Utama:
| 1.Rangka adalah struktur rangka yang dilas, kondisi gaya masuk akal, faktor keamanan desain tinggi, dan masa pakai dapat mencapai lebih dari 15 tahun. |
| 2. Di bawah beban penuh, deformasi meja hanya 0. 5~1mm/m, memastikan penekanan presisi tinggi. |
| 3.Silinder utama mengadopsi teknologi penyegelan komposit anti-kebocoran canggih internasional dan teknologi penyegelan cincin ekspansi logam, yang dapat sangat meningkatkan masa pakai segel silinder yang andal. |
| 4.Piston silinder mengadopsi teknologi pengelasan bimetal komposit canggih, yang meningkatkan ketahanan aus dan masa pakai silinder yang andal, dan masa pakai dapat mencapai lebih dari 30.000.000 kali. |
| 5.Teknologi silinder cepat dapat mewujudkan tidak ada daya dan turun dengan cepat, meningkatkan efisiensi kerja dan menghemat energi. |
| 6.Sistem pompa oli servo menggabungkan karakteristik pengaturan kecepatan stepless cepat dari motor servo dan karakteristik tekanan oli yang mengatur sendiri dari pompa oli hidrolik, yang membawa potensi penghematan energi yang besar, dan tingkat penghematan energi dapat mencapai hingga 30%-80%. |
Lembaran data
| nHAI |
Nama |
Parameter |
| 1 |
Model |
5000Ton |
| 2 |
Kekuatan nominal |
50000KN |
| 3 |
Tekanan kerja hidrolika, Mpa |
80 Mpa |
| 4 |
Bahan pelat tekan |
Baja |
| 5 |
Stroke silinder utama |
350 mm |
| 6 |
Siang hari |
1100 mm |
| 7 |
Silinder Utama qty |
1 |
| 8 |
Jenis bingkai |
Struktur rangka |
| 9 |
Kekuatan Silinder Ejeksi |
500 KN |
| 10 |
Langkah Ejeksi |
0-350 mm |
| 11 |
Motor servo |
60x3 kw |
| 12 |
Pengangkatan pelat kecepatan maksimum |
200 mm/dtk |
| 13 |
Kecepatan penutupan pelat |
200 mm/dtk |
| 14 |
Kecepatan kerja pelat |
5-19 mm/dtk |
| 15 |
Berat mesin: |
70 Ton |
| 16 |
Ukuran meja kerja |
1250x1250 mm |
| 17 |
Ukuran |
3380x1980x4390 mm |
Komponen Struktural

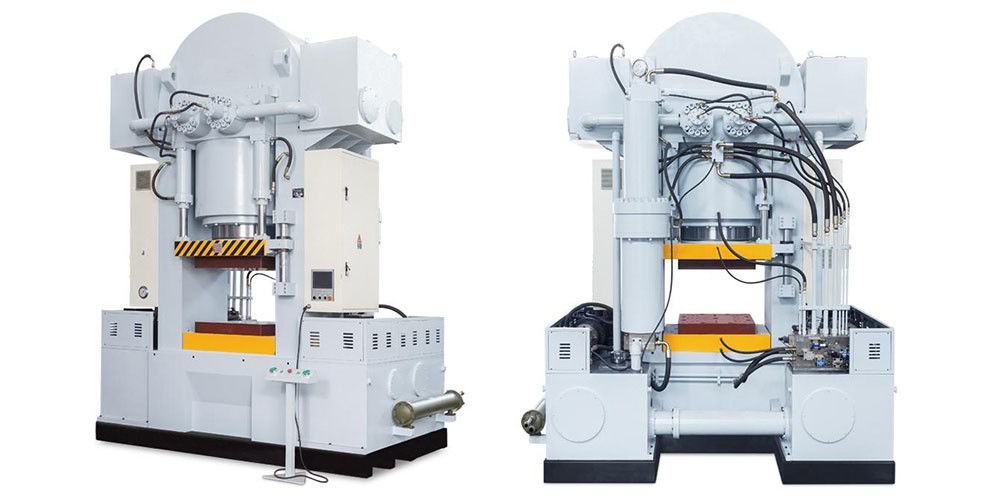

1. Mesin press hidrolik memiliki struktur rangka tipe built-up dan terdiri dari mesin utama dan mekanisme kontrol.Peralatan terdiri dari seluruh rangka, sistem kelistrikan, sistem hidrolik.
2. Mekanisme kontrol terdiri dari sistem hidrolik, sistem kontrol listrik, perangkat pembatas langkah, pipa, kotak kontrol listrik dan bagian tambahan lainnya.Sistem kelistrikan dan stasiun hidrolik dihubungkan menjadi satu melalui pipa oli dan kabel timah untuk mewujudkan prosedur seluruh tindakan.

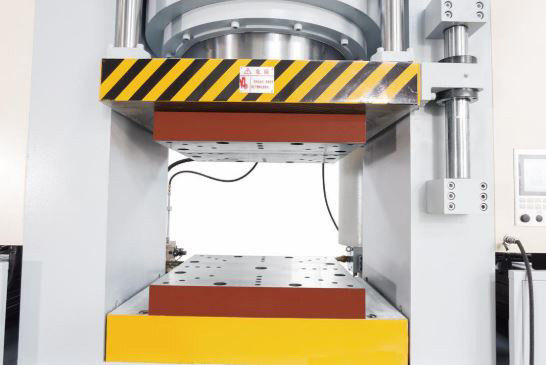

3. Tubuh utama slide adalah pelat baja #45.Pelat bawah slide adalah pelat baja utuh yang memastikan kekakuan dan kekuatan yang cukup.Panduan slide adalah gaya sideling wedge dengan rel panduan empat persegi dan delapan permukaan gesekan, yang memberikan presisi dan kekakuan tinggi.Setelah penyesuaian, tidak ada perbedaan presisi yang terjadi, presisi dijaga dengan baik dan kapasitas ketahanan defleksi beban kuat, memastikan presisi operasi slide, bahwa slide dapat menahan beban eksentrik yang besar dan slide beroperasi dengan lancar tanpa obrolan.Rel pemandu di samping slide dibuat oleh paduan dasar tembaga, mengadopsi struktur slot minyak bentuk busur untuk memastikan minyak rel pemandu tidak bocor, meningkatkan kemampuan anti-aus slide.Pada rel pemandu terdapat lubang pengisian oli yang didesain khusus untuk pengisian oli otomatis, di bawahnya terdapat kotak penerima oli untuk menghindari noda oli pada lantai.
Sistem Kontrol Hidrolik
1. Sistem kontrol hidraulik terutama ditempatkan di sisi peralatan, di mana platform pemeliharaan dirancang, memiliki penampilan yang rapi dan mudah dirawat.Sistem hidraulik terdiri dari tangki oli, sistem kontrol utama hidraulik, stasiun pompa, pengukur tekanan, saringan, dan aksesori lainnya.Mereka terhubung ke seluruh sistem kontrol hidrolik terutama melalui pipa.
2. Sistem hidrolik terutama dicirikan oleh kontrol loop tertutup proporsional dan servo, kontrol perlindungan dukungan ganda, dll.
3. Tangki minyak telah diatur sistem penyaringan pendinginan paksa (perangkat pendingin air tipe pelat industri, pendinginan dengan air yang bersirkulasi, suhu oli ≤55 , pastikan mesin dapat terus menekan dalam 24 jam.) untuk memastikan suhu oli dikendalikan dalam kisaran yang diizinkan .Jenis peringatan suhu oli: oli hingga 40℃, peringatan suhu muncul di layar sentuh, sistem pendingin paksa bekerja otomatis.Oli hingga 55℃, motor mati, operasi berhenti, peringatan suhu muncul di layar sentuh.
4. Tekanan slide diatur dengan menggunakan katup tekanan proporsional dan katup tekanan manual yang diatur dari jarak jauh;2 mode dapat beralih secara bebas.(Perangkat akselerasi dan deselerasi untuk tekanan kontrol servo dan fluktuasi aliran dipasang di sistem, yang dapat meningkatkan stabilitas kontrol tekanan dengan lebih baik.) Tekanan pada mode regulasi proporsional diatur dan ditampilkan langsung di layar sentuh.Presisi tampilan tekanan adalah 0,1Mpa, dan presisi kontrol tekanan kurang dari ±0,3Mpa.
