Tempat asal: | Cina |
Nama merek: | YUAN |
Sertifikasi: | CE,ISO,UV |
Nomor model: | 500T |
Kuantitas min Order: | 1 set |
---|---|
Harga: | 45000-8-75000USD |
Kemasan rincian: | kotak kayu |
Waktu pengiriman: | 25 hari |
Syarat-syarat pembayaran: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Menyediakan kemampuan: | 50 set |
Nama: | Bahan Komposit SMC BMC Setelah Membentuk Mesin Press Hidrolik | Tekanan: | 1000 ton |
---|---|---|---|
Siang hari: | 2600 mm | Pukulan: | 2000 mm |
Ukuran meja kerja: | 3400*2600 mm | Kedalaman pondasi: | 1400 mm |
Cahaya Tinggi: | Mesin Press Pembentuk Hidrolik BMC,Mesin Press Pembentuk Hidrolik 1000Ton,mesin press tenaga hidrolik SMC |

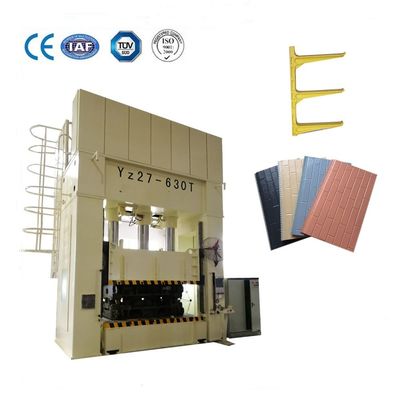

Bahan Komposit SMC BMC Setelah Membentuk Mesin Press Hidrolik
SMC BMC Hydraulic Press juga disebut press komposit hidrolik, ini diterapkan dalam pencetakan kompresi bahan komposit seperti SMC, BMC, FRP, GRP dan sebagainya.Mesin press dan press SMC Forming kami menawarkan kemampuan produksi industri komposit yang unggul, serta opsi perbaikan dan peningkatan.Kami menyediakan mesin cetak hidrolik pabean baru, dan kami juga menyediakan daftar lengkap opsi perbaikan dan peningkatan untuk mesin cetak kompresi yang ada dari semua merek dan model.Mesin cetak hidrolik kami digunakan untuk memproduksi berbagai macam produk otomotif, kedirgantaraan, industri, dll yang inovatif.
Fitur Mesin
1. Hal ini terutama digunakan untuk pembentukan integral termoseting (FRP) plastik dan produk termoplastik.Cocok untuk pembentukan SMC, BMC, DMC, GMT dan curah dan lembaran lainnya.
2. Sistem hidrolik dipasang di bagian atas dengan platform perawatan, ramah lingkungan, kebisingan rendah dan perawatan mudah.
3. Pembentukan tekanan kecepatan lambat multi-tahap, waktu pembuangan cadangan yang masuk akal.
4. Dengan fungsi cetakan pembukaan lambat tekanan tinggi, cocok untuk produk tinggi.
5. Respon cepat sistem, sistem kontrol numerik.
Aplikasi
Mesin ini terutama cocok untuk cetakan material komposit;peralatan memiliki kekakuan sistem yang baik dan presisi tinggi, masa pakai yang tinggi dan keandalan yang tinggi.Proses pembentukan hot press memenuhi 3 shift/hari produksi.
Parameter Mesin
Sayawaktu | Satuan | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
Tekanan | kn | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
Maks.tekanan cair | Mpa | 25 | 25 | 25 | 25 | 25 | 25 |
Siang hari | mm | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
Pukulan | mm | 3000 | 2600 | 2400 | 2200 | 2200 | 2000 |
Ukuran meja kerja | mm | 4000 × 3000 | 3500 × 2800 | 3400*2800 | 3400*2600 | 3400*2600 | 3400*2600 |
Tinggi di atas tanah | mm | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
Kedalaman pondasi | mm | 2200 | 2000 | 1800 | 1600 | 1500 | 1400 |
Turunkan kecepatan | mm/dtk | 300 | 300 | 300 | 300 | 300 | 300 |
Kecepatan kerja | mm/dtk | 0,5-5 | 0,5-5 | 0,5-5 | 0,5-5 | 0,5-5 | 0,5-5 |
Kecepatan kembali | mm/dtk | 150 | 150 | 150 | 150 | 150 | 150 |
Kekuatan Total | kW | 175 | 130 | 120 | 100 | 90 | 60 |
Tubuh utama
Desain seluruh mesin mengadopsi desain dan analisis pengoptimalan komputer dengan elemen hingga.Kekuatan dan kekakuan peralatannya bagus, dan penampilannya bagus.Semua bagian bodi mesin yang dilas dilas oleh pelat baja Q345B pabrik baja berkualitas tinggi, yang dilas dengan karbon dioksida untuk memastikan kualitas pengelasan.
Silinder
Bagian | Fmakan |
silinder barel |
|
batang piston |
|
segel | Mengadopsi cincin penyegel kualitas merek NOK Jepang |
Piston | Dipandu oleh pelapisan tembaga, ketahanan aus yang baik, memastikan pengoperasian silinder jangka panjang |
Pilar | |
Kolom panduan (pilar) akan terbuat dari Baja tempa panas C45dan memiliki ketebalan lapisan hard chrome 0,08mm.Dan melakukan perawatan pengerasan dan temper. | Selongsong pemandu mengadopsi selongsong pemandu tembaga, yang lebih tahan aus dan meningkatkan stabilitas mesin |
Komposisi Sistem Servo
Nama | Model | Gambar | Keuntungan |
HMI | Siemens | Kehidupan tombol diuji secara ketat, dan tidak rusak dengan menekan 1 juta kali.
Bantuan kesalahan layar dan mesin, jelaskan fungsi layar, jelaskan alarm mesin, dan bantu pengguna dengan cepat menguasai penggunaan mesin |
|
PLC | Siemens | Garis akuisisi penggaris elektronik diproses secara independen, dengan kemampuan anti-interferensi yang kuat
Kontrol digital dari drive servo dan integrasi dengan drive |
|
Pengemudi Servo | YASKAWA | Kapasitor busbar keseluruhan ditingkatkan sepenuhnya, dan kapasitor dengan kemampuan beradaptasi suhu yang lebih luas dan masa pakai yang lebih lama digunakan, dan masa pakai teoretis meningkat 4 kali lipat;
Respon pada 50Mpa adalah 50ms, overshoot tekanan adalah 1,5kgf, waktu pelepasan tekanan adalah 60ms, dan fluktuasi tekanan adalah 0,5kgf. |
|
Motor servo | Seri FASE | Desain simulasi dilakukan oleh perangkat lunak Ansoft, dan kinerja elektromagnetik lebih unggul; Menggunakan eksitasi NdFeB berkinerja tinggi, kehilangan besi kecil, efisiensi lebih tinggi, dan panas lebih kecil; |
Perangkat Keamanan
Photo-Electrical Safety Guard Depan & Belakang |
Penguncian Geser di TDC |
Stand Operasi Dua Tangan |
Sirkuit Asuransi Dukungan Hidrolik |
Perlindungan Overload: Katup Pengaman |
Alarm Level Cair: Level oli |
Peringatan suhu oli |
Setiap bagian listrik memiliki perlindungan yang berlebihan |
Blok pengaman |
Semua tindakan tekan memiliki fungsi interlock pengaman, misalnya meja kerja yang dapat dipindahkan tidak akan berfungsi kecuali bantalan kembali ke posisi awal.Geser tidak dapat ditekan saat meja kerja bergerak ditekan.Ketika operasi konflik terjadi, alarm muncul di layar sentuh dan menunjukkan apa konfliknya. |
