Tempat asal: | Cina |
Nama merek: | YUAN |
Sertifikasi: | CE,ISO |
Nomor model: | P25 |
Kuantitas min Order: | 1 set |
---|---|
Harga: | 30000-50000USD |
Kemasan rincian: | kotak kayu |
Waktu pengiriman: | 25 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 30 SET |
Nama: | Mesin Meninju Turret CNC / Mesin Meninju Lubang Otomatis / CNC Punch Harga Tekan Hidrolik | Kembali Angkatan: | 100 KN |
---|---|---|---|
Fungsi: | Mesin Penekan Lubang | Kekuatan Nominal: | 200kn/300kn/500kn |
Cahaya Tinggi: | Mesin Punching Hidrolik CNC 500KN,Mesin Perforasi Lembaran Logam |

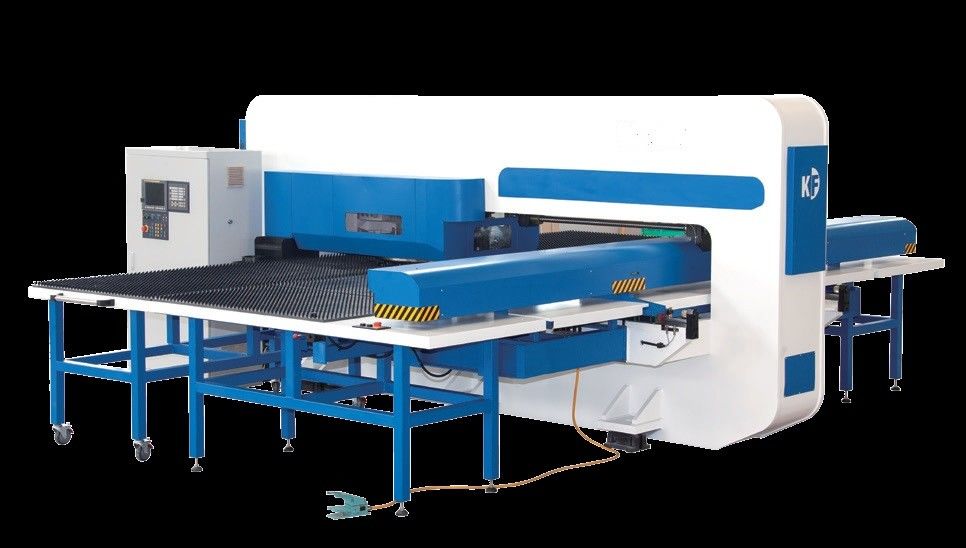

CNC mesin meninju lembaran logam mesin perforasi 24 stasiun
1. Sistem penggerak hidraulik yang canggih dan andal dapat memilih stroke secara otomatis sesuai dengan ketebalan lembaran logam yang berbeda dan nyaman untuk mewujudkan proses khusus louver, blanking, dll. Pukulan ini dilengkapi dengan perangkat perlindungan kelebihan beban hidrolik otomatis, dan menjamin gaya tekan yang konsisten untuk produk berkualitas.
2. Pukulan adalah dari sistem kontrol FANUC 0iP.
3. Stasiun perkakas putar memiliki struktur roda cacing dengan maks.meninju diameter 50,8.
4. Menara ganda adalah struktur sisipan panjang yang memastikan koaksialitas pukulan dan mati, yang memberikan umur panjang pada alat dan menara. Peralatan Alat Mesin Mesin meninju turret lembaran logam CNC
5. Komponen pneumatik dan Hidrolik yang diimpor menjamin keandalan mesin.
6. Ballscrews yang diimpor dengan perjalanan panjang, dan guideways linier memastikan presisi transmisi.
7. Meja kerja dengan sikat keras dan bola baja mengurangi kebisingan dan guncangan mesin, dan melindungi permukaan benda kerja.lembaran matel lubang CNC turret Punching Machine
8. Mesin adalah bingkai sisi lurus, yang dianil untuk menghilangkan stres bagian dalam.
9. Klem dengan fungsi perlindungan otomatis, di zona pelindung, hanya gerakan cukai tanpa tindakan meninju untuk operasi berkelanjutan.Rotary punch press CE / ISO CNC Punching Turret Machine
10.Perangkat pelumasan sentral memberikan oli pelumas ke titik yang diinginkan untuk mengurangi gesekan elemen pasangan untuk masa pakai mesin yang lama.
12. Tata letak stasiun alat terdiri dari A, B, C, D, yang nyaman bagi pelanggan dan menghemat biaya alat.
13. Persyaratan umum adalah untuk persiapan pondasi situs dan pemasangan mesin sederhana.
SISTEM PENGEMBALIAN SERVO
Servo pukulan menggunakan gearbox penggerak langsung yang memasok daya dan kecepatan.Servo ini memungkinkan pengguna untuk menyesuaikan pukulan pukulan tanpa langkah dan mengakomodasi persyaratan kurva tekanan apa pun.
Motor servo pukulan AC dapat diprogram untuk berbagai aplikasi.
1. Aplikasi kecepatan tinggi. 2. Aplikasi kebisingan rendah. 3. Membentuk aplikasi. |
|
STRUKTUR FRAM PADAT
Pukulan turret YUAN menggunakan struktur rangka-O untuk kekakuan dan keandalan sepanjang siklus hidup alat berat.
ENBINEERIN BERKUALITAS Semua konfigurasi bingkai diuji di lapangan dan direkayasa agar tahan lama menggunakan FEA. |
|
BOLA CAMPURAN DAN MEJA SIKAT
Konfigurasi standar menampilkan bola campuran dan meja sikat yang dilengkapi dengan
meja transfer bola pneumatik terintegrasi untuk memudahkan bongkar muat. |
|
LEMBAR PELINDUNG JAM
Sheet Jam Protectors secara otomatis mendeteksi lembaran yang cacat atau tertekuk dan secara otomatis
menghentikan mesin saat dipicu. |
|
POSISI CLAMP OTOMATIS
Penempatan Penjepit Otomatis mengurangi waktu dan kesalahan penyetelan, serta memberikan fleksibilitas dan produktivitas waktu kerja alat berat.
|
Parameter:
Barang
|
satuan
|
P-30T
|
P-50T
|
|
Kapasitas Meninju
|
Ton
|
30
|
50
|
|
Panjang Lintasan X
|
mm
|
2500±10
|
2500±10
|
|
Panjang Lintasan Y
|
mm
|
1250±10
|
2500±10
|
|
Ukuran lembar maks
|
mm
|
1250*5000
|
1250*5000
|
|
Ketebalan lembar maks
|
mm
|
6.35
|
8.35
|
|
Berat lembar maksimum:
|
kg
|
110
|
160
|
|
Kecepatan Lintas Sumbu X
|
m/mnt
|
120
|
100
|
|
Kecepatan lintasan sumbu Y
|
m/mnt
|
105
|
80
|
|
Kecepatan Maksimum Traverse
|
m/mnt
|
128
|
105
|
|
Kecepatan pukulan pada Pitch 25mm
|
Hist/menit
|
450
|
380
|
|
Kecepatan menggigit
|
Hist/menit
|
1200
|
1050
|
|
Jenis Alat
|
|
Menara Tebal
|
|
|
Diameter Meninju Maks
|
mm
|
88.9
|
||
Jumlah Stasiun Alat
|
|
32/42/52
|
||
Jumlah Stasiun Indeks Otomatis
|
Buah (tipe)
|
4(2B+2C)/3(2B+C)/2(B+C)
|
||
Kecepatan Putar Turret
|
rpm
|
33
|
33
|
|
Kecepatan Rotasi Indeks Otomatis
|
rpm
|
100
|
100
|
|
Jarak Stroke Ram
|
mm
|
0~31
|
0~31
|
|
Ukuran Meja Kerja
|
|
Kuas + Set Bola Pendukung
|
3
|
|
Jumlah Klem Lembar
|
buah
|
3
|
3
|
|
Pasokan udara
|
NL/menit
|
250
|
250
|
|
Tekanan udara
|
|
6
|
6
|
|
Ukuran kabinet Kontrol
|
|
1350*700*2185
|
|
|
Pengontrol CNC
|
|
Fanuc Oi-PD
|
||
Jumlah Sumbu yang Dapat Dikontrol
|
|
4
|
||
Memori Ram
|
|
512
|
||
Antarmuka Serial
|
|
PS232/RJ45/PCMCIA
|
||
Meninju presisi
|
|
± 0,1
|
||
Dimensi Mesin (L * W * H)
|
|
5940*5220*2420
|
5940*5220*2420
|
|
Berat bersih (perkiraan)
|
|
13500
|
15800
|
