Tempat asal: | Cina |
Nama merek: | YUAN |
Sertifikasi: | CE,ISO |
Nomor model: | Stasiun 32 |
Kuantitas min Order: | 1 set |
---|---|
Harga: | 17000-29000USD |
Kemasan rincian: | kotak kayu |
Waktu pengiriman: | 25 hari |
Syarat-syarat pembayaran: | T/T, L/C |
Menyediakan kemampuan: | 30 SET |
Jenis mesin: | Mesin pemukul | Sumber daya: | Mekanis |
---|---|---|---|
Kekuatan nominal: | 250 KN | Ketebalan maks: | 6 mm |
Cahaya Tinggi: | Servo Type CNC Punch Press Machine,CNC Turret Punch Press Machine |

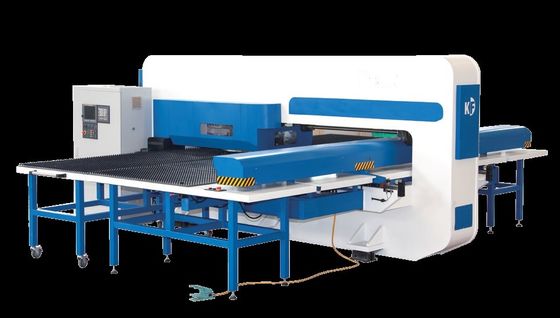

Mesin Press Punch Turret CNC Tipe Servo Dengan Indeks Otomatis
Fitur utama
Turret punch press T30 baru diproduksi sebagai konstruksi Baja kaku tipe tertutup menjadi struktur kaku, sistem analisis hingga digunakan dalam proses desain dan simulasi untuk memungkinkan defleksi minumum selama operasi.Tidak ada defleksi antara turret dan alat yang terjadi selama proses meninju dan meningkatkan umur alat.Turret punch press seri T30 memiliki 2 model dengan 27 station/700 stroke dan dengan 33 station/900 stroke yang membantu menyelesaikan semua pekerjaan sekaligus bahkan pada produk lembaran yang sangat rumit.Jadi penekan pukulan turret T30 memberikan solusi lengkap dengan biaya optimal.
• Motor servo AC Siemens di semua sumbu
• Kemungkinan penentuan posisi yang sangat berharga dengan sistem kereta luncur linier di semua sumbu.
• Jenis platform di sisi jembatan atau panel kontrol CNC Portabel
• Output/input kontrol CNC untuk meja vakum & unit penyaringan
• Kemampuan vacuming tinggi dengan konsumsi energi yang lebih rendah
• Sistem meja potong independen
• Multi head Plazma dan kemungkinan pemotongan bahan bakar oxy multi head.
• +/- 0,02 mm akurasi posisi.
• Kecepatan pemosisian +/- 30m/mnt.
- Desain bingkai 'O' diuji oleh perangkat lunak Analisis Elemen Hingga, dikerjakan secara presisi dan bebas stres untuk memastikan presisi tinggi
- Meninju hidraulik dengan stasiun alat yang dapat diindeks hingga 360° dengan peningkatan 0,001°
- Proses meninju, memotong, dan membentuk tunduk pada perkakas opsional yang dipasang - dikendalikan oleh CNC sesuai dengan bahannya

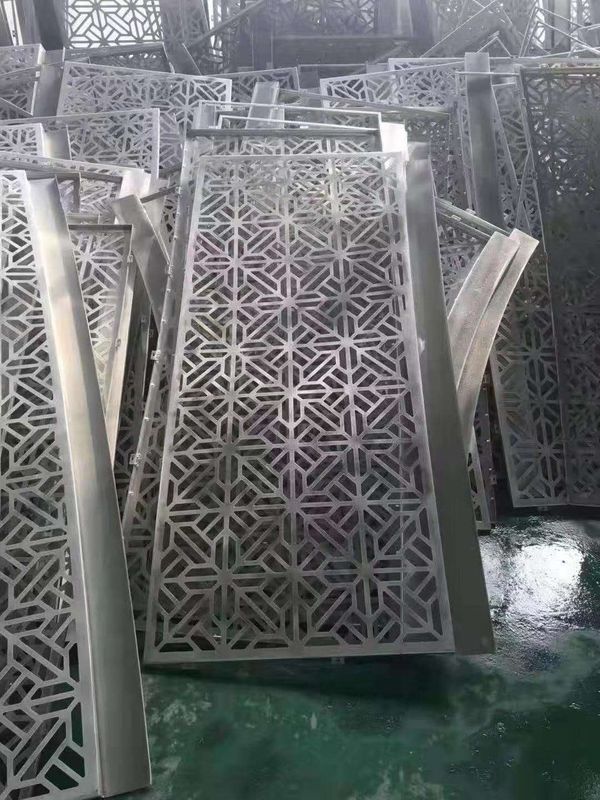

- Mampu memproduksi tidak hanya komponen 2D tetapi ketika dilengkapi dengan alat khusus dapat membuat bentuk 3D yang tidak mungkin dilakukan saat menggunakan proses pembuatan profil
- Tingkat menggigit tinggi 600 hit per menit dalam nada 1mm
- Motor berkapasitas tinggi dan pemandu presisi pada semua sumbu yang mampu mencapai kecepatan operasional yang tinggi
- Balok kaku dengan dilengkapi dengan dua klem lembaran yang mampu memposisikan lembaran hingga ketebalan 8mm
- Pengulangan yang sangat akurat 0,04mm
- Kekuatan penjepit disesuaikan oleh CNC dari 100kg hingga 1000kg
- Fitur pemosisian ulang
- Kecepatan pemrosesan tinggi dan kecepatan transfer data
Tidak. | Nama | Parameter | Satuan | Komentar |
1 | Tekanan nominal | 300 | KN | 30(T) |
2 | Struktur Rak | "HAI" | tertutup | |
3 | Struktur menara | Tebal | mm | Atas:80/bawah:70 |
4 | Struktur cetakan | 85 seri berorientasi panjang | Tipe umum internasional | |
5 | Struktur penjepit / nomor | Tipe mengambang penuh | set | 2 |
6 | Nomor indeks otomatis | set | 2 (opsional) | |
7 | Mode transmisi indeks otomatis | Turbin dan cacing | ||
8 | Jumlah sumbu yang dikendalikan | 3/4 (X/Y/T/C) | kapak | Indeks otomatis (opsional) |
9 | Memposisikan ulang silinder | 2 | set | |

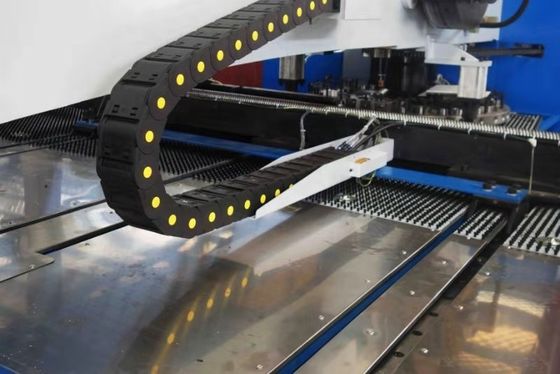

10 | Struktur meja | Sikat bola universal dicampur | ||
11 | Distribusi stasiun menara | ABCD | standar | |
12 | Akurasi pukulan | ± 0,1 | mm | |
13 | Ulangi akurasi posisi | ±0,02 | mm | |
14 | Kedalaman tenggorokan | 1280 | mm | |
15 | Pukulan pukulan | 40 | mm | |
16 | Maks.frekuensi meninju | 800 | t/mnt | |
17 | Maks.ukuran pelat pemrosesan: | 2500/5000*1250 | mm | Penempatan sekunder |
18 | Maks.ketebalan pelat pemrosesan: | 6 | mm | |
19 | Maks.kecepatan makan piring | 60 | m/mnt | |
20 | Maks.diameter (sekali dilubangi) | 88.9 | mm | |
21 | Maks.berat benda kerja | 150 | kg | |
22 | Kecepatan putar menara | 30 | rpm | |
23 | Daya motor utama | 11 | KW | |
24 | konsumsi gas | 0.15 | m³/mnt | |
25 | Tekanan Gas | 0.6 | MPa | |
26 | Dimensi (L*W*H) | 5400*5200*2600 | mm | |
27 | Berat | 12 | T | |
28 | sistem CNC | FANUC OI-PD | ||
29 | Perangkat lunak pemrograman | CNCKAD (asli) |

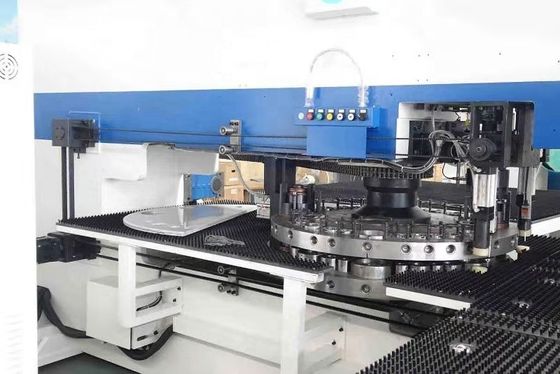

Stasiun Die dialokasikan di Turret.
Jenis Stasiun |
Alat Ukuran(mm) |
16 stasiun Kubah |
20 stasiun Kubah |
24 stasiun Kubah |
32 stasiun Kubah |
A | 1,5-φ12,7 | 6 | 8 | 12 | 16 |
B | 12,7-φ31,8 | 6 | 8 | 8 | 12 |
C | 31,8-φ50.8 | 2 | 2 | 2 | 2 |
D | 50.8-φ88.9 | 2 | 2 | 2 | 2 |
