Tempat asal: | Cina |
Nama merek: | YUAN |
Sertifikasi: | CE,ISO,UV |
Nomor model: | 2200x6000 mm |
Kuantitas min Order: | 1 set |
---|---|
Harga: | 6000-25000USD |
Kemasan rincian: | kotak kayu |
Waktu pengiriman: | 25 hari |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 50 set |
Nama: | Gantry CNC Flame Dan Mesin Pemotong Plasma | Tipe Motor: | Tipe Motor |
---|---|---|---|
Voltase: | 220V/380V | Industri yang Berlaku: | Pabrik Manufaktur |
Sistem pengaturan: | FastCam atau disesuaikan | Memotong bahan: | Aluminium Baja Karbon Stainless Steel Logam |
Cahaya Tinggi: | 6000mm / mnt Mesin Pemotong Plasma Udara,Mesin Pemotong Plasma Udara UL,peralatan pemotongan busur plasma 12m |

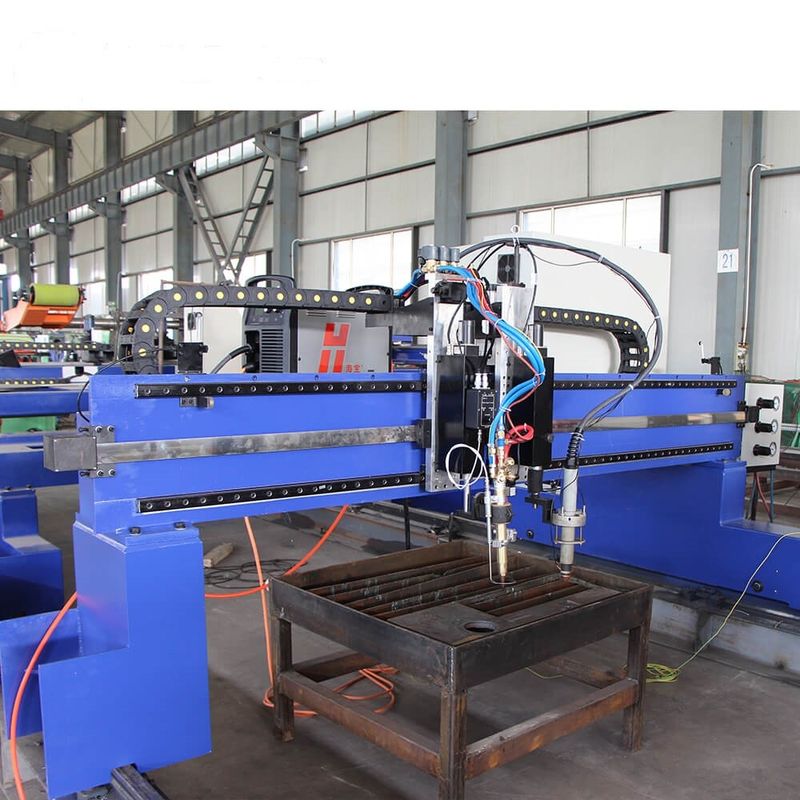

Gantry CNC Flame Dan Mesin Pemotong Plasma untuk 12 Meter
Struktur rangka tipe gantry tugas berat, balok mengadopsi struktur las tipe kotak, tidak ada deformasi, penggerak bilateral efisiensi tinggi, struktur kompak, temper keseluruhan, sepenuhnya menghilangkan tekanan pengelasan, penampilan tebal dan atmosfer, kinerja stabil dan andal, yang adalah yang paling standar dalam industri mesin pemotong.Mesin pemotong CNC universal dengan bentang lateral 3m, 4m, 5m, 6m|8m dan spesifikasi lainnya, keduanya dengan penggerak bilateral, pemandu linier sumbu ganda, standar untuk pengukur lateral 4m, rentang pemotongan efektif: 3,2m Panjang rel memanjang dapat disesuaikan, api tunggal atau metode pemotongan plasma tunggal dengan pengapian otomatis;itu juga dapat ditambahkan ke mode pemotongan api dan plasma.Panjang rel membujur adalah 2m per bagian.Rel pemanjangan dapat dikonfigurasi sesuai dengan kebutuhan pengguna dan rentang balok dapat diperlebar.Beberapa obor atau bevel dapat dipotong sesuai dengan kebutuhan pengguna.
Parameter:
Barang | Spesifikasi | ||||
Ruang trek horizontal (mm) | 3000 | 4000 | 5000 | 6000 | 7000 |
Lebar pemotongan efektif (mm) | 2200 | 3200 | 4200 | 5200 | 6200 |
Lebar keseluruhan (mm) | 3800 | 4800 | 5800 | 6800 | 7800 |
Modus pemotongan | api saja, hanya plasma, api dan plasma | ||||
Metode mengemudi | drive rak dan pinion untuk sumbu X dan Y | ||||
Modus mengemudi | mengemudi dua sisi | ||||
Ketebalan pemotongan api | 6-200mm | ||||
Ketebalan pemotongan plasma | 0-50mm (sesuai dengan sumber daya plasma) | ||||
Kecepatan memotong | 0-6000mm/menit | ||||
Kecepatan langkah kosong | 0-10000mm/menit | ||||
Pengontrol ketinggian otomatis | kontrol ketinggian kapasitif untuk pemotongan api | ||||
kontrol ketinggian tegangan busur untuk pemotongan plasma |
Aplikasi
Mesin ini terutama digunakan untuk pemotongan yang tepat dari panel besar.Ini adalah jenis peralatan pemotongan dan pemotongan dengan efisiensi tinggi dan penghematan energi, yang dapat sangat meningkatkan tingkat pemanfaatan dan efisiensi pemotongan pelat baja.Mesin ini dapat bekerja terus menerus tanpa henti dalam waktu yang lama.Itu dapat memotong baja karbon rendah (pemotongan api) dan logam non-ferrous (pemotongan plasma) seperti baja karbon tinggi, baja tahan karat, aluminium, tembaga, dll. Ini banyak digunakan dalam mesin, mobil, pembuatan kapal, petrokimia, militer, metalurgi , aerospace, boiler, bejana tekan, dan industri lainnya.EL, lokomotif, dll. Semua spesifikasi dan komponen mesin pemotong CNC kami dapat disesuaikan berdasarkan permintaan.Sebagai produsen dan pemasok mesin pemotong CNC, kami menawarkan mesin pemotong CNC, mesin pemotong api, mesin pemotong plasma bawah air.Mesin pemotong CNC desktop, dan lebih banyak lagi mesin CNC.Produk kami bersertifikat ISO9001 dan CE dan diekspor ke banyak negara di Eropa dan Asia Tenggara. Kami memiliki akses ke fasilitas transportasi yang nyaman melalui darat, laut, dan udara.
Struktur rak
Balok silang mengadopsi teknologi German Messel dan rangka gantry, yang dapat menghilangkan torsi dengan lebih baik.Palang adalah struktur tabung non-persegi panjang dari struktur baja kotak.Setelah pengelasan, itu dianil sepenuhnya untuk menghilangkan tekanan internal sehingga tidak akan berubah bentuk dalam penggunaan jangka panjang.Struktur rangka yang stabil membuat presisi pemotongan lebih tinggi dan kecepatan pemotongan lebih cepat.
|
|

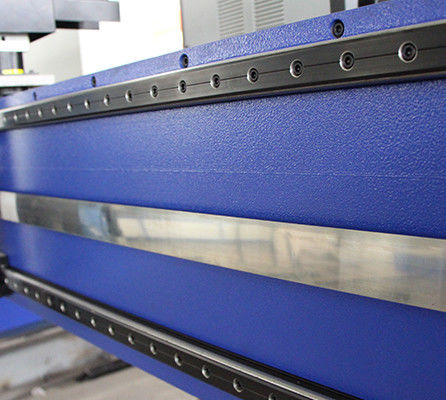

Memandu
Jalur panduan horizontal mengadopsi jalur panduan linier inti gandar domestik atau impor dengan presisi tinggi dan panduan yang baik.
Rel pemandu memanjang dengan permukaan gerinda yang terbuat dari logam khusus memiliki akurasi mekanis dan ketahanan aus yang tinggi.
|
|
Sistem penggerak servo
Kami menggunakan sistem penggerak servo Panasonic, yang memiliki fungsi deteksi posisi karakter, presisi tinggi, dan waktu akselerasi singkat.Sistem penggerak mengadopsi peredam planet asli Jepang, yang kesalahan input dan outputnya hanya 16 busur.Sementara itu, pada struktur transmisi gigi melintang dan memanjang, perangkat kompensasi jarak bebas otomatis ditambahkan untuk memungkinkan struktur transmisi menjalankan instruksi yang dikeluarkan oleh sistem CNC secara akurat.
|
|
Perangkat transmisi mekanis
Semua sistem transmisi mekanis mengadopsi penyambungan gigi presisi dan rak dengan akurasi pemesinan Grade 7 dari standar nasional.
|
|
Perangkat lunak bersarang
Pilih tepi yang sama, jembatan, pemotongan terus menerus, koneksi mikro, dan proses pemotongan lainnya untuk meningkatkan tingkat pemanfaatan lembaran logam, efisiensi pemotongan.
|
|
Sistem operasi
Menggunakan sistem operasi teratas Universitas Shanghai Jiaotong atau sistem kelas dunia lainnya yang ditunjuk oleh pengguna, ia memiliki fungsi menu multibahasa, stabil dan andal, akurasi kontrol tinggi, perlindungan memori dari breakpoints daya, dll.
|
|
Memotong Perangkat Pengangkat Obor
Rak pengangkat obor pemotong digunakan untuk mewujudkan pengangkatan otomatis obor pemotongan.Bodi pengangkat obor pemotong berat menyadari pergerakan atas dan bawah pengukur melalui pergerakan bantalan linier di antara gandar pemandu.Kursi obor juga memiliki fungsi anti-tabrakan 360 derajat dan melindungi keamanan obor di seluruh area kerja.Seluruh badan pengangkat obor pemotongan berat memiliki tiga mode pengangkatan: manual, listrik, dan otomatis.
|
|
Pengukur tekanan dan katup pelepas
Pengukur tekanan dan katup kontrol dipasang di bagian atas panel kontrol pusat sehingga operator dapat menyesuaikan dan memeriksa tekanan gas sesuai dengan keadaan optimal selama pemotongan.Panel memiliki sakelar untuk mengoperasikan katup solenoida, yang dapat disesuaikan secara manual dan dikontrol secara otomatis oleh sistem kontrol numerik.
|
|
Memotong catu daya
Sumber daya plasma opsional untuk pemotongan bahan yang berbeda.
|
Konfigurasi opsional
Perangkat pemotong bevel
Mesin pemotong alur putar tak terbatas ini cocok untuk memotong alur benda kerja V, Y, X, dan K dengan berbagai bentuk kombinasi linier atau kurva.Desain mekanisme cairannya yang unik menghadirkan kenyamanan luar biasa.
|
|
Perangkat pemotongan api lurus
Perangkat pemotong api lurus dapat dipasang di bagian belakang mesin pemotong CNC gantry untuk menyelesaikan pemotongan lurus logam baja karbon.
|
