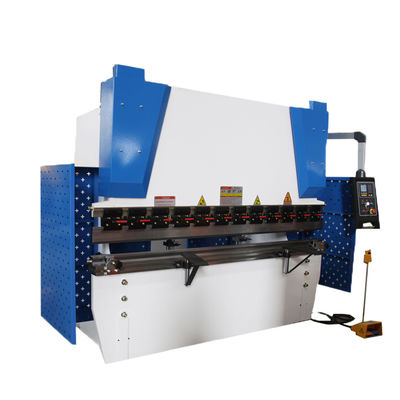

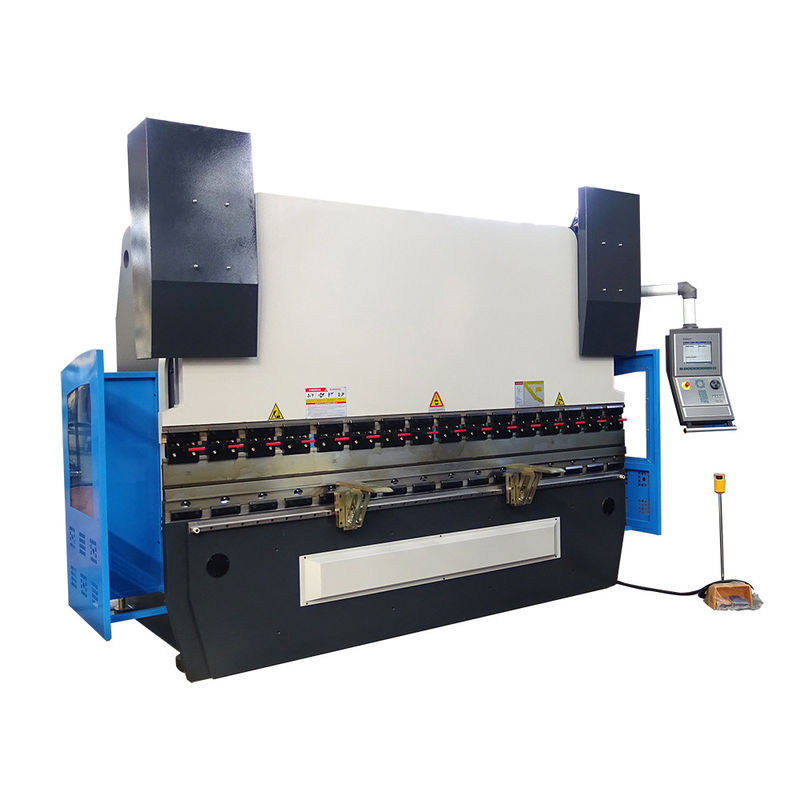

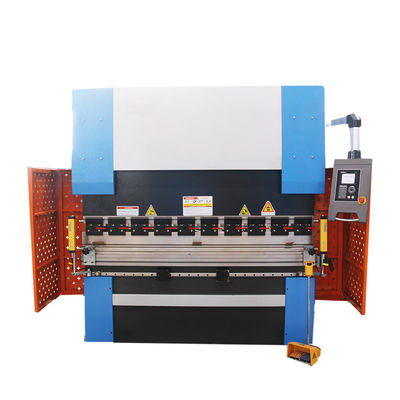

Sertifikasi CE Plat Stainless Steel Press break, Rem Tekan Hidrolik Logam Baja Untuk Diskon
Mesin pembengkok lembaran logam yang dilipat memiliki produktivitas tinggi dan akurasi kerja yang tinggi, menggunakan berbagai bentuk cetakan atas dan bawah, dapat ditekuk menjadi berbagai bentuk artefak, pukulan pada suatu waktu dapat menjadi pembengkokan lembaran logam, setelah banyak membungkuk dapat memperoleh bentuk benda kerja yang lebih kompleks, bila dilengkapi dengan peralatan yang sesuai, juga dapat membuat pukulan.
Struktur produk
1. Menggunakan metode analisis UG (elemen hingga), desain optimasi berbantuan komputer, penampilan cantik.
2. Mesin mengadopsi struktur pengelasan pelat baja, dengan kekuatan dan kekakuan yang cukup, transmisi hidrolik untuk memastikan bahwa pekerjaan tidak akan terjadi karena perubahan ketebalan pelat atau di bawah cetakan "V" alur pemilihan yang tidak tepat yang disebabkan oleh kecelakaan kelebihan beban yang serius, di samping itu , mesin memiliki pekerjaan yang stabil, mudah dioperasikan, kebisingan kecil, karakteristik yang aman dan andal.
3. Blok mekanis diatur dalam silinder oli untuk memastikan akurasi posisi berulang dari blok geser ke titik mati bawah, untuk memastikan konsistensi Sudut tekuk selama produksi massal.
4. Tempering integral diadopsi untuk menghilangkan tekanan internal dan rangka mesin diproses oleh mesin bor dan penggilingan lantai CNC untuk memastikan ketepatan permukaan pemasangan silinder oli, rel pemandu, dan meja kerja.
5. Seluruh rangka harus dihilangkan karatnya dan disemprot dengan cat anti karat.
Struktur penggeser yang berfungsi
1. Mesin mengadopsi kontrol hidrolik dan listrik, stroke geser dapat disesuaikan sesuka hati, dan memiliki spesifikasi tindakan seperti beringsut, semi-otomatis, otomatis, dll. Penggunaan spesifikasi beringsut dapat memfasilitasi pengujian dan penyesuaian cetakan.
2. Desain mesin bending yang bergerak ke atas, silinder oli ganda yang bekerja pada saat yang sama, operasi yang seimbang, nyaman, aman (motor servo menyesuaikan langkah silinder sumbu Y, dilengkapi dengan sistem DA41 dan pemrograman Sudut).
3. di bagian bawah titik mati saat fungsi kalender, untuk memastikan keakuratan benda kerja.
4. Di bawah kondisi standar nasional yang relevan, presisi Sudut lentur plus atau minus 45 . (standar JB/ t22572-2011)
5. Dengan fungsi kontrol penurunan lambat, operator dapat mengontrol benda kerja dengan lebih baik.
Sistem hidrolik
1. Sistem hidrolik (Bosch rexroth, Jerman) dapat mewujudkan tindakan geser cepat ke bawah, geser lambat ke bawah, kecepatan kerja lentur, pengembalian cepat dan ke atas, dan penghentian cepat slide dalam proses turun.
2. Pompa roda gigi CERAH diadopsi untuk pompa oli, yang dapat menahan tekanan tinggi dan kebisingan rendah.
3. Pipa minyak mengadopsi kombinasi sambungan bayonet Jerman dan pipa ditarik dingin galvanis, dan cincin penyegel tidak perlu diganti untuk mengatasi fenomena kebocoran minyak.
4. Perusahaan NOK Jepang dipilih sebagai cincin penyegel, dengan kinerja penyegelan yang baik, pekerjaan yang andal, dan masa pakai yang lama.
5. Mesin dapat bekerja terus menerus di bawah beban pengenal, sistem hidrolik tidak memiliki kebocoran dan terus stabil dengan presisi tinggi.
Kontrol sinkronisasi penggeser
Sinkronisasi geser geser mesin bending, penggunaan mekanisme sinkronisasi mekanis dan hidrolik, struktur sederhana, stabil dan andal, dengan mesin yang membutuhkan akurasi sinkronisasi, umumnya tidak memerlukan perawatan rutin untuk mempertahankan penggunaan jangka panjang.
Setelah penangguhan
1. Motor servo menggerakkan penyetelan penahan belakang.
2. Sekrup backstop diposisikan dengan sekrup bola presisi dan didukung oleh rel pemandu linier presisi tinggi.
3.H jenis sabuk sinkron penggerak roda sinkron, akurasi transmisi tinggi, kebisingan rendah.
4. Mengadopsi jari penghenti fine-tuning yang dapat disesuaikan ke atas dan ke bawah dengan presisi lebih tinggi, dan gerakkan ke kiri dan kanan melalui rel pemandu linier ganda pada balok, yang memastikan ketepatan jari berhenti bergerak ke bagian mana pun dari kiri dan kanan.
sistem DA41
Sistem kontrol mengadopsi sistem kontrol DA41S dari perusahaan DELEM di Belanda. Fitur teknisnya adalah sebagai berikut:
1. Sumbu X, kontrol motor servo berhenti belakang, kontrol presisi 0.1mm
2. Sumbu Y, kontrol motor servo Sudut lentur, presisi kontrol 0,01mm
3. Perhitungan kedalaman sumbu Y
4. Hitungan waktu pengoperasian mesin
.Hitungan pukulan
6. Matikan fungsi memori
7.100 ruang penyimpanan program, setiap program memiliki 25 langkah kerja
8. Akses cepat ke halaman permukaan, operator alat berat yang sangat nyaman
9. Ini memiliki fungsi kontrol pelepasan material dan pengaturan parameter cetakan
10. Layar kristal cair LCD definisi tinggi, desain panel modis, antarmuka operasi yang ramah
11. Konsep desain tombol pintas yang unik, pemrograman dan pemilihan cetakan, pemrograman dan modifikasi proses pembengkokan
Swiss Cyb-touch 8 pengontrol servo ganda
1.Swiss Cyb-touch 8 pengontrol servo ganda
2.Controller mengontrol dan menyesuaikan sumbu X,Y.
3.Servo drive control sumbu X,Y.
4. Sekrup bola HIWIN dan rel panduan linier dengan akurasi 0,05 mm
5. Braket dukungan depan
6. Blok katup hidrolik Bosch Rexroth Jerman.
7. Konektor tabung EMB Jerman.
8. Motor utama Siemens Jerman
9.France Schneider listrik.
10. Perlindungan kelebihan beban hidrolik dan listrik
11 Dies atas dan bawah (86°, R0.6mm, materail: 42CrMo)
Parameter:
|
Model alat mesin:
|
WC67K-100T/3200
|
|
Tekanan nominal
|
1000 kn
|
|
Panjang lentur,
|
3200 mm
|
|
Jarak antar kolom
|
2600 mm
|
|
Kedalaman tenggorokan dan mulut
|
320 mm
|
|
Ketinggian pembukaan maksimum
|
400mm
|
|
Tekanan sistem maksimum
|
25Mpa
|
|
Akurasi gerakan slider
|
Akurasi posisi
|
±0,05mm
|
|
Akurasi posisi berulang
|
±0,02mm
|
|
Daya motor utama
|
Kekuasaan
|
7,5 KW
|
|
Kecepatan
|
1500r/mnt
|
|
CNCSistem
|
Model
|
DA41S
|
|
Pompa minyak
|
Model
|
NB3-16
|
|
Ketepatan lentur
|
Sudut
|
±1°
|
|
kelurusan
|
±0,7 mm/m
|
