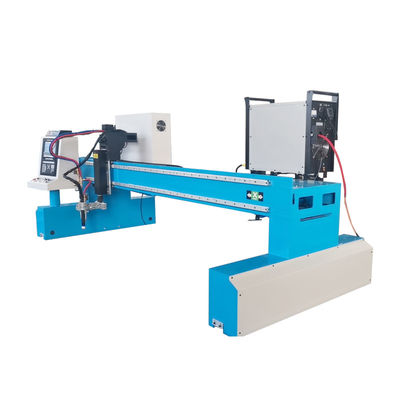

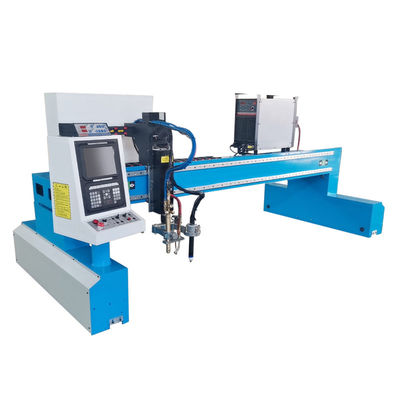

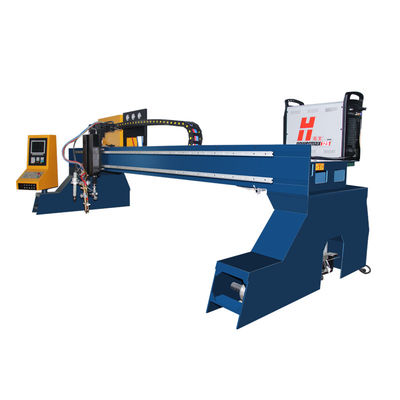

Fabrikasi Mesin Pemotong Logam Plasma CNC Otomatis Gantry Type Metal 200A 380V

Cina Pabrik Hot sale CNC Plasma Cutting Machine Harga Air Gas api Plasma Metal Cutter

Seri mesin pemotong ini adalah peralatan efisiensi tinggi dan kinerja tinggi, yang menggunakan tipe gantry, penggerak ganda dan menggabungkan kontrol CNC.Mesin ini menggunakan sistem CNC canggih dari luar negeri, seperti Spanish FAGO dan American Hypertherm.Parameter pemotongan yang sangat baik, fitur stabil memastikan efek pemotongan yang sempurna.Obor api/plasma CNC memiliki pengatur ketinggian otomatis dan fungsi pengapian otomatis, yang nyaman untuk digunakan.
1. Kedua ujung penggerak dan balok silang mengadopsi struktur pengelasan balok-kotak yang tegangannya telah dihilangkan, memiliki struktur yang kompak, ringan, kekakuan yang baik, deformasi kecil dan penampilan artistik.
2. Penggerak balok ujung memanjang utama dan penggerak obor melintang mengadopsi driver dan motor servo Jepang Panasonic yang menggerakkan peredam SHIMPO Jepang melalui roda gigi rack-and-pinion.
3. Sisi balok ujung penggerak dilengkapi dengan roda pemandu horizontal yang dapat membuat roda pemandu menekan rel dengan erat dengan menyesuaikan poros eksentriknya, oleh karena itu, stabilitas dan akurasi selama seluruh pergerakan dapat terjamin.
4. Rel pemandu longitudinal semuanya dibuat oleh trek intensitas tinggi, semua permukaan kontak trek memiliki pemesinan presisi dan rak penggilingan akurat dipasang di luar cara pemandu.
5. Rel pemandu longitudinal dikencangkan dengan menekan papan penyangga pelat dan selongsong penghubung, yang dapat memastikan kelurusan longitudinal dan paralelisme rel.
6. Penyala otomatis dan pengontrol ketinggian obor dapat dipilih sesuai dengan kebutuhan pelanggan, dengan pengoperasian yang mudah.
Mengadopsi kepala pemotongan Panasonic P80 Jepang
Sumbu X digerakkan oleh motor ganda, sumbu Y digerakkan oleh motor tunggal
Listrik Schneider Prancis
Standar keamanan (2006/42/EC)
3. Sistem CNC Shanghai Fangling F2300:
Hingga 45 perpustakaan grafis yang umum digunakan
Penskalaan grafis, rotasi, pencerminan
Matriks grafis, disisipkan, dan berulang
Menurut ketebalan pelat baja, secara otomatis dapat membatasi kecepatan di sudut, secara efektif mencegah pembakaran berlebih
Konversi antara sistem Metrik dan sistem Inggris
Koreksi pelat baja grafis
Sistem koordinat dapat disesuaikan
IO yang dapat disesuaikan
Cadangan sistem dan parameter, peningkatan online
Semua menu operasi bahasa Cina / asing (Inggris, Jepang, Rusia, Prancis, bahasa khusus lainnya), satu sakelar keyboard
Garis dan nomor dapat dipilih
Mendukung pemotongan tepi, pemotongan offset
Dengan power-off, fungsi memori perlindungan breakpoint
Tampilan grafik fabrikasi dinamis / statis, grafik zoom in / zoom out, pelacakan titik potong secara dinamis di bawah status zoom-in
Mendukung Wentai, TYPEIII, PM2000 dan perangkat lunak bersarang khusus lainnya
Penyimpanan file: disk penyimpanan elektronik, 1G
Ruang program pengguna: 1G
Akurasi kontrol: ± 0,001mm
4. Pengatur Tegangan Busur:
Regulator tegangan busur portabel HP1201, dirancang untuk mesin pemotong CNC portabel, mesin pemotong CNC gantry ringan.
Dapat disematkan ke panel kabinet, integrasi yang baik, kabel sederhana
Desain merek baru, gunakan SMT (Surface Mount Technology) dan desain chip terbaru
Secara komprehensif meningkatkan keandalan dan kemampuan anti-interferensi, menambahkan berbagai sirkuit perlindungan
Layar kristal cair, status dan parameter tampilan waktu nyata, sederhana dan intuitif
Built-in "pelat tegangan terisolasi", dapat cocok dengan input tegangan busur 1: 1 atau 50: 1
Tegangan busur cerdas, akurasi kontrol, kecepatan manual, sensitivitas otomatis, dan parameter lain yang dapat disesuaikan
Konsol all-in-one yang dapat langsung disematkan ke mesin pemotong, bodi kompak berfitur lengkap,
Pengumpulan tegangan presisi tinggi, kontrol PWM motor DC, pengoperasian yang lancar, sensitivitas tinggi
5. Pistol Pemotong Api:
Seluruh mesin diproduksi oleh baja tempa berkualitas tinggi
Mengadopsi struktur tekanan yang sama
Diameter luar tabung casing adalah 30mm dan 32mm
Lima panjang tabung casing yang berbeda: 180mm, 250mm, 370mm, 450mm
Rak dapat dipasang di empat posisi berbeda (terpisah 90 ° setiap posisi)
Berlaku untuk ujung pemotongan tekanan yang sama dengan permukaan kerucut 30 derajat
6. Perangkat Lunak Australia FASTCAM (Edisi Standar):
Perangkat lunak FASTCAM ( Edisi Standar ) Australia adalah perangkat lunak standar, seperti untuk bersarang otomatis dan sisi umum, Anda perlu memilih SMARTNEST ( Edisi Pakar ) atau FASTCAM ( Edisi Pakar ), yang dapat mengubah grafik CAD atau grafik komputer menjadi kode G untuk memotong bagian, File kode G akan dikembalikan ke USB dan dimasukkan ke mesin pemotong, kemudian pengontrol secara otomatis mengubah kode G menjadi program pemotongan.Produk semacam ini dilengkapi dengan antarmuka USB yang nyaman untuk transmisi program.Tetapkan nilai kompensasi celah dalam perangkat lunak bersarang.Perangkat lunak program ZZ-TL (FASTCAM opsional) adalah pemrograman otomatis berbasis AutoCAD dan sistem bersarang, Dirancang untuk semua jenis mesin pemotong CNC, dapat membantu pengguna menggambar, memprogram, dan bersarang secara maksimal, tidak hanya mudah dioperasikan, tetapi juga membawa manfaat ekonomi yang jelas bagi pengguna.
- Metode menggambar: Mengambil keuntungan dari fungsi menggambar AutoCAD yang kuat untuk menggambar bagian, bersarang, dan melalui pemrosesan data file DXF, DWG;secara otomatis menghasilkan kode pemotongan yang diperlukan.
- Proses pemotongan: titik potong bisa dari sudut atau tepi;cara pemotongan Anda dapat memilih cut-in melingkar atau linier;fungsi kompensasi celah dapat menghitung lintasan pemotongan yang sebenarnya;jalur dan arah pemotongan dapat diatur sesuka hati.
- Bersarang berarti: berdasarkan operasi bebas AutoCAD pada gambar bagian, seperti terjemahan, rotasi, replikasi, pencerminan, penskalaan, larik, dll. Bersarang dapat diperbesar untuk perawatan yang baik melalui teknologi operasi jendela.
- Simulasi layar: lintasan pemrosesan pemotongan yang sebenarnya dapat disimulasikan di layar, mensimulasikan proses pemotongan, dan dapat memperbesar, bergerak secara sewenang-wenang.
- Perangkat lunak bersarang cerdas mendukung R12, R13, R14, A4, 2002, 2004, 2005, 2007 dan AutoCAD edisi lainnya.

Parameter:
